レコフレームで喫煙所を製作しました。


IMG_1728

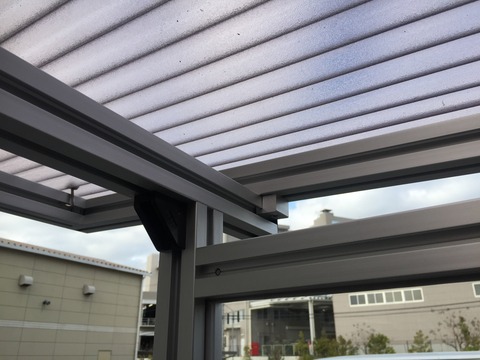

屋根は、ホームセンター等で簡単に入手できる市販のポリカーボネードの波板と、それ用のフックボルトを使用しました。レコフレームとの相性も良く簡単に固定できました。厚手のポリカーボネード平パネル等を使用すれば、更に丈夫な屋根を製作できます。


IMG_1730
周りの囲いと屋根は別ユニットで製作し、サイドロックで接続しました。


IMG_1826

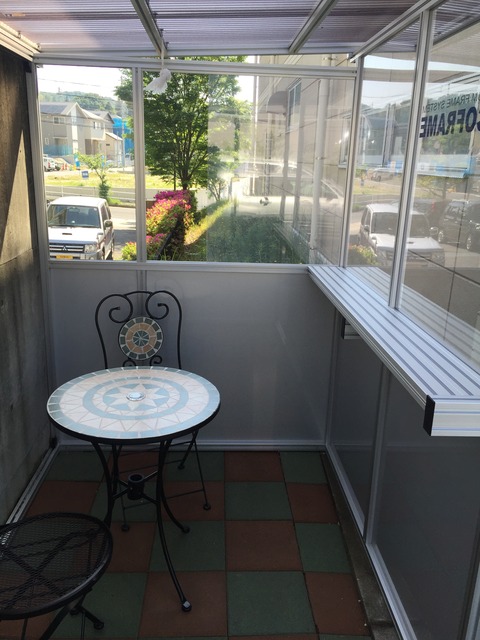

床は、地面に敷石を並べただけです。

外形 W2.5m D1.5m H約2.0m

■使用アルミフレーム
枠組 F44F
室内カウンター F412

■主な使用パーツ
TL4F,TB40,BL40,SL4B,SL4S,RP4M
SG4D,SG4U,
NF40,EP44,EP48等


■主な使用工具
5mm六角レンチ,+ドライバー#2,プラスチックハンマー,スパナ等

■取扱

ポリカーボネード製波板、波板用取付金具、
パネル類、敷石、
設置用アンカー、椅子等

各パーツの詳細は、カタログをご覧ください。

作例の参考価格 ¥88,742 ※板材等、取扱外品を除く


※レコフレームは構造材です。お客様自身で設計して頂く必要がございます。
